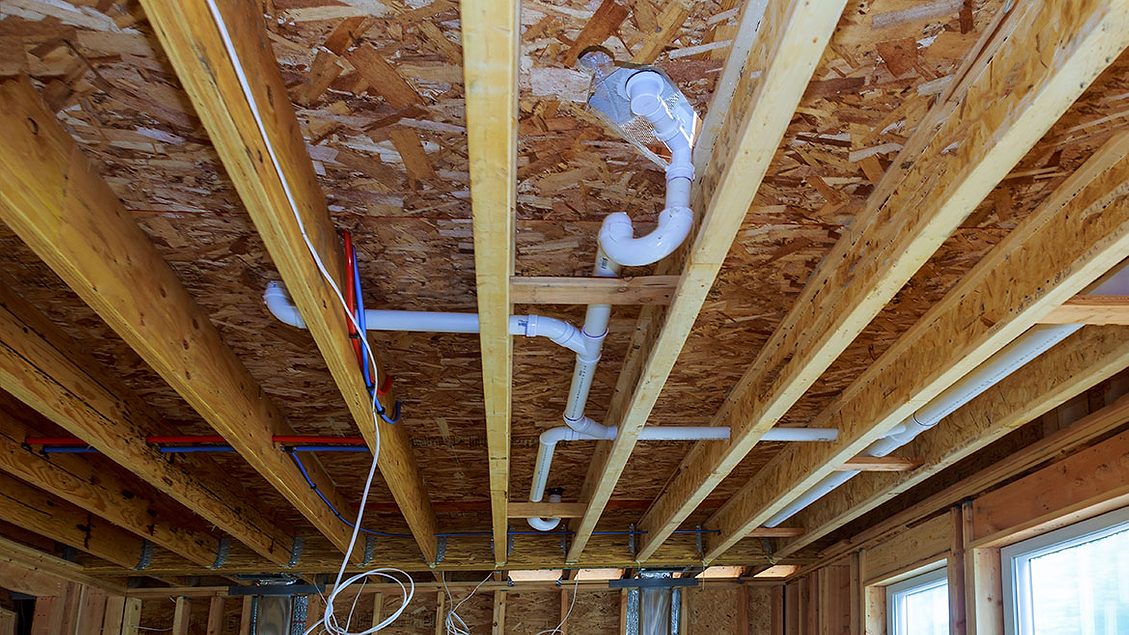

Le plafond est devenu un plénum après l'avoir canalisé

Je veux être honnête à propos des prochaines minutes, car tous les entrepreneurs qui lisent ceci en ont eu. J'ai fait le calcul dans ma tête en arrachant chaque pied de PVC aérien dans cet espace et en le remettant en fonte, à mes frais, selon le planning de quelqu'un d'autre. Je pensais que j'allais perdre ma queue avec ce travail.

Je ne l'ai pas fait. Et la raison pour laquelle je ne l’ai pas fait est la raison pour laquelle j’écris ceci.

Que s'est-il réellement passé au-dessus de ce plafond

Un plénum de retour d'air est une cavité de plafond utilisée pour renvoyer l'air de retour vers l'équipement au lieu de le canaliser. Le côté alimentation est souvent entièrement canalisé, ce qui est exactement ce qui trompe les gens : vous feuilletez les tôles mécaniques, vous voyez des conduits partout et vous décidez qu'il ne s'agit pas d'un plénum. Pendant ce temps, le retour est déversé directement dans la cavité via des registres amorcés, et tous les matériaux exposés là-haut se trouvent désormais dans le flux d'air.

Le code mécanique n'est pas vague sur ce que cela signifie. Dans le Code mécanique international de 2021 — l'édition adoptée par le Colorado à compter de 2024 — la section 602.2.2 exige que les matériaux exposés dans un plénum soient incombustibles ou qu'ils aient un indice de propagation de la flamme de 25 ou moins et un indice de dégagement de fumée de 50 ou moins lorsqu'ils sont testés selon ASTM E84 ou UL 723. Les éditions plus anciennes comportaient la même exigence à 602.2.1. Le commerce l'appelle 25/50.

Le PVC nu ne répond pas aux normes 25/50. Le PEX standard non plus. Il ne s’agit pas d’un inspecteur qui passe une mauvaise journée ; c'est la raison pour laquelle la note existe.

La partie que personne ne m'a dite : vous avez des options

Voici ce que j'ai découvert et ce que j'aurais aimé que quelqu'un me dise avant de commencer à faire des calculs détachables. Le code ne dit pas que le tuyau doit sortir. Il indique que le matériel exposé dans le plénum doit être conforme. Il existe plusieurs façons d’y parvenir, et une seule d’entre elles implique une équipe de démonstration.

• Ensemble isolant homologué. Certains isolants de tuyaux gainés sont certifiés UL spécifiquement en tant qu'assemblages de tuyaux en plastique isolés. Lorsqu'une liste existe pour votre type et votre taille de tuyau, il s'agit généralement de l'itinéraire le moins cher et le plus rapide, et il s'installe comme un isolant ordinaire.
• Enveloppement du plénum. Une couverture en laine minérale avec un revêtement en aluminium, homologuée pour les tuyaux en plastique dans les espaces aériens environnementaux, testée selon les normes notamment ASTM E84, UL 1887 et NFPA 262. C'est celle que j'ai utilisée. Il est livré en rouleau, enveloppe le tuyau et le système comprend son propre ruban adhésif. Il fonctionne là où aucun assemblage d'isolation répertorié n'existe pour votre matériau.
• Tuyau en plastique homologué. Les canalisations et tubes de distribution d'eau en plastique répertoriés et étiquetés selon la norme UL 2846 — densité optique maximale ne dépassant pas 0,50, moyenne ne dépassant pas 0,15, distance de propagation de la flamme ne dépassant pas cinq pieds — sont autorisés dans un plénum installé conformément à sa liste, sans aucun revêtement. Si vous êtes encore en phase d’achat, cela peut résoudre le problème avant qu’il ne commence.
• Remplacement incombustible. Vidange et évent en fonte, eau en cuivre ou en acier. Toujours conforme, toujours la réponse la plus chère et la seule que la plupart des gens connaissent.

Lors de ce travail dans un centre commercial, le film m'a sauvé. Ce n’était pas gratuit et ce n’était pas amusant, mais c’était une fraction d’arrachement, et c’est passé.

Quatre façons de se tromper d'emballage

Si vous optez pour la voie du revêtement, sachez qu’il s’agit d’un système répertorié et non d’un rouleau d’isolant. J'ai vu chacune de ces erreurs :

• Réflexion sur les composants plutôt que sur l'assemblage. Le revêtement et le tuyau sont testés et répertoriés ensemble, en tant que composite. Un revêtement aluminium répondant à lui seul au 25/50 ne prouve rien sur l'assemblage. Faites correspondre la liste au matériau réel de votre tuyau : le PVC, le CPVC, l'ABS, le PP-R et le PE n'ont pas tous les mêmes certifications disponibles.
• Perte d'épaisseur. La liste précise une épaisseur minimale. Écrasez-le à plat sur un cintre en ligne et vous avez compromis l'endroit même que vous protégiez. Le support doit être détaillé pour que l'isolant conserve sa dimension à travers le support.
• Remplacement de la bande. La bande fait partie du système répertorié. Le ruban adhésif générique sorti du camion n'est pas le produit testé, et un inspecteur qui connaît le système examinera les coutures.
• • Emballer les mauvaises choses. La tuyauterie dissimulée à l’intérieur des murs n’est pas dans le courant d’air et n’en a pas besoin. Les entrepreneurs qui ne parviennent pas à faire cette distinction dépensent trop dans l’autre sens et confient le travail à quelqu’un qui l’a bien lu.

L'attraper avant de commettre un numéro

Tout ce qui précède est une récupération. La prévention coûte moins cher. Avant que votre enchère soit lancée, regardez à quatre endroits :

• Le plan mécanique note. Tout langage indiquant que l'air de retour est ouvert au plénum ou que le son du retour d'air démarre au niveau des registres. Il s’agit de l’indice le plus fiable, et il figure sur une feuille que la plupart des estimateurs en plomberie sautent.
• Les notes générales sur vos propres fiches de plomberie. Si une note générale indique que les matériaux exposés doivent être classés en plénum alors que les notes de plomberie demandent du PVC et du PEX, vous avez un conflit réel et vous ne pouvez pas choisir tranquillement le côté le moins cher.
• Le plan du plafond réfléchi et les coupes architecturales. Un couvercle rigide avec retour canalisé est un animal différent d'une cavité ouverte avec des carreaux et des bottes posés.
• La clause d’ordre de préséance. De nombreux ensembles stipulent qu'en cas de conflit de documents, l'exigence la plus stricte et la plus coûteuse prévaut. Cette clause règle le débat avant que vous ne l’ayez – et elle le règle contre vous si vous privilégiez le côté léger.

Comment enchérir une fois que vous l'avez trouvé

Ne fixez pas tranquillement le prix de la version chère en espérant que vous êtes toujours compétitif, et ne fixez pas tranquillement le prix de la version allégée en espérant que personne ne le remarquera. L’un perd son emploi, l’autre perd son argent.

Rédigez la DDR pour que la réponse soit utilisable. Demandez à l'ingénieur de confirmer l'une des deux conditions en langage clair : soit la cavité du plafond n'est pas un plénum de reprise d'air et les matériaux spécifiés sont acceptables tels que dessinés, soit il s'agit d'un plénum et la tuyauterie exposée doit être conforme au 25/50. S'il s'agit d'un plénum, ​​demandez quel chemin de conformité ils accepteront : un assemblage d'isolation homologué, une enveloppe de plénum homologué ou un tuyau homologué. Cette dernière question vaut de l’argent réel et presque personne ne la pose.

Structurez ensuite le numéro de manière à être couvert dans les deux cas. Évaluez la base conformément et reportez la différence comme déduction déclarée si l'ingénieur confirme l'état du briquet. L’entrepreneur général obtient un numéro qui passera l’inspection et réalisera des économies si la condition ne s’applique pas. Personne ne doit faire confiance à personne.

Encore une chose qui ne vous coûte rien : demandez à l’entrepreneur général de s’assurer que tous les soumissionnaires en plomberie partent de la même réponse. Si la moitié du champ contient de la fonte et l'autre moitié du PVC nu, les chiffres qui reviennent ne sont pas comparables, et l'offre la plus basse est simplement celle de l'entrepreneur qui a raté la note. C'est également mauvais pour le GC, et la plupart d'entre eux vous remercieront de l'avoir dit.

Pourquoi cela se retrouve devant les avocats

Tout ce qui précède est un problème d'enchère jusqu'au jour où cela devient une réclamation. Lorsqu'un tuyau combustible reste sans protection dans un plénum et que quelque chose se produit, les questions posées par la suite sont les mêmes que celles que l'estimateur aurait dû poser au moment de l'appel d'offres : qu'exigeaient les documents, où cette exigence était-elle indiquée et était-il raisonnable qu'un entrepreneur compétent l'ait trouvé.

Une note imprimée sur la fiche mécanique fait toujours partie des documents contractuels. « Ce n'était pas sur ma feuille » n'a jamais été un moyen de défense, et une clause d'ordre de préséance aggrave la situation plutôt que de l'améliorer. Il en va de même pour un revêtement installé en dehors de son listing : un assemblage qui n'a jamais été testé tel qu'installé n'est pas conforme, c'est l'apparence de conformité, et cette distinction apparaît rapidement à l'examen.

Lire chaque page

Il y a une habitude derrière tout ça et ce n’est pas compliqué. Lisez l'ensemble. Chaque page, chaque discipline : architecture, structure, mécanique, électricité, cuisine, spécifications. Non pas parce que vous estimez le métier de quelqu'un d'autre, mais parce que l'exigence qui tue votre emploi est rarement imprimée sur votre propre feuille. Il s’agit d’une ligne, parmi une liste de trente, sur un dessin dont vous ne pensiez pas avoir besoin.

J'ai appris que le fait d'être dans un centre commercial en train de regarder un plafond rempli de PVC était devenu une violation du code alors que j'étais là. Lire la fiche mécanique. Et si cela vous arrive quand même, avant d'appeler l'équipe de démonstration, vérifiez s'il existe une couverture répertoriée pour ce que vous avez déjà installé. Il y en a généralement.
